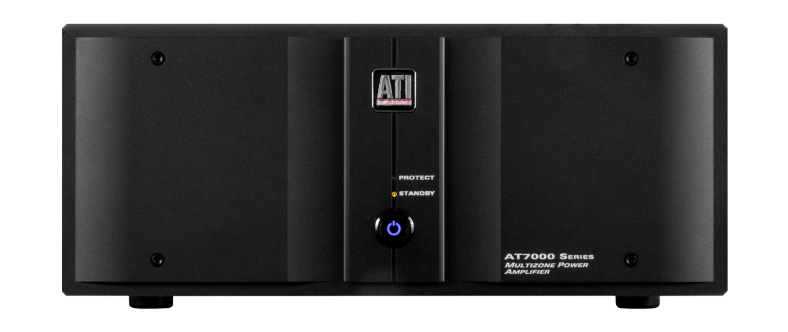

ATI AT7012 amplificatore multicanale

La serie AT7000 è la soluzione perfetta per installazioni sonore multi-room che richiedono la massima flessibilità, affidabilità e qualità del suono audiofila. Gli amplificatori della serie AT7000 condividono il design estetico degli amplificatori della serie AT500nc altamente recensiti e popolari. Gli amplificatori di potenza AT7012 (6 zone / 12 canali) e AT7016 (8 zone / 16 canali) incorporano gli stessi leggendari criteri di suono e design degli altri nostri amplificatori pluripremiati. Proprio come il precedente AT6012, il PCB dell'amplificatore di potenza a 2 canali di ciascuna zona ha il proprio alimentatore CC.

Ma è qui che finiscono le somiglianze. Gli amplificatori AT7000 utilizzano un nuovo design del sistema di raffreddamento attivo ibrido, che include l'aggiunta di transistor di potenza Thermal-Trak R per mantenere il punto di funzionamento termico ottimale di ciascun canale dell'amplificatore. Alcune altre nuove funzionalità aggiunte agli amplificatori ATI Multizone sono l'ingresso bus stereo globale, la selezione automatica della tensione di rete CA universale e il circuito di protezione otticamente isolato controllato da microprocessore.

CARATTERISTICHE:
Controlli a livello di zona – Gli amplificatori della serie AT7000 hanno un'attenuazione di ingresso commutabile per zona. L'attenuazione può essere fissata su uno di cinque livelli; 0, 2, 4, 6 o 8dB tramite il DIP switch a 4 sezioni per ciascuna zona.

Sistema di raffreddamento – Gli amplificatori della serie AT7000 utilizzano sia la convezione che l'aria forzata, il raffreddamento "a ventola". Il sistema di raffreddamento utilizza un dissipatore ad alto rapporto di aspetto, per aumentare la superficie, e una ventola per computer a bassa rumorosità montata su shock per gruppo a 3 o 4 zone. La velocità del ventilatore è a temperatura e controllata da microprocessore.

Tensione CA universale e avvio graduale: gli amplificatori della serie AT7000 utilizzano l'alimentatore di rilevamento della tensione proprietario di ATI che seleziona automaticamente la tensione corretta ed è adatto per l'uso con tensione di rete CA da 100 V a 132 V e da 200 V a 260 V. L'amplificatore utilizza anche il circuito di avvio graduale personalizzato di ATI per ridurre al minimo qualsiasi sovratensione all'accensione.

Accensione remota : gli amplificatori della serie AT7000 possono essere attivati ​​tramite un trigger remoto da 3 a 24 VDC.

Connettore di alimentazione e interruttore di circuito IEC – Gli amplificatori della serie AT7000 sono dotati di un connettore CA compatibile con IEC 60320C20 20A approvato a livello internazionale. Questi amplificatori utilizzano anche un interruttore magnetico da 20 A per la protezione da sovracorrente a livello del telaio.

Alimentazione – La sezione di alimentazione degli amplificatori AT7000 è costituita da un nucleo del trasformatore toroidale in acciaio al silicio ad alta efficienza. Gli avvolgimenti primari sono progettati per consentire il funzionamento a 120VAC e 240VAC. L'alimentatore in standby rileva la tensione CA e configura i trasformatori di alimentazione per il corretto funzionamento.

I trasformatori hanno anche secondari avvolti bi-filari separati per ogni PCB dell'amplificatore fornendo un'eccellente regolazione della tensione e riserva di corrente. La sezione di filtraggio dell'alimentatore per ogni canale è composta da 24.000 micro farad di capacità!

Circuito – Il circuito degli amplificatori AT7000 è totalmente complementare dall'ingresso all'uscita, utilizzando stadi di ingresso a doppio differenziale ai pre-driver per lo stadio di uscita push-pull completamente complementare.

Circuito di protezione otticamente isolato : questo circuito rileverà automaticamente sovracorrente, oscillazioni ad alta frequenza o condizioni di offset CC eccessive. In caso di attivazione del circuito, l'uscita verrà terminata e lo stato di funzionamento dell'amplificatore verrà campionato ogni 10 secondi. Questo circuito unico è accoppiato otticamente e controllato da microprocessore, eliminando così qualsiasi contaminazione del segnale audio.

Connessioni di uscita degli altoparlanti : le connessioni di uscita sono morsettiere inseribili in stile "Phoenix" in grado di gestire cavi fino a 8 AWG e 32 ampere di corrente. Tutti i connettori sono forniti.

Numero di canali
12-16
Conteggio zone
AT7012: 6 zone
AT7016: 8 zone
Potenza in uscita (FTC 20Hz - 20kHz in 8Ω)
70 W
THD+N (FTC 20Hz - 20kHz in 8Ω)
<0,1%
Uscita di potenza (1kHz in 8Ω)
70 W
THD+N (1kHz in 8Ω)
<0,02%
Guadagno (XLR/RCA)
28,25dB
Sensibilità di ingresso
0,92 mV
Risposta in frequenza
20Hz - 20kHz ±0,5
Rapporto segnale/rumore - riferito alla potenza nominale
Meglio di 100dB
Impedenza di carico
4Ω a 16Ω
Diafonia - Zone adiacenti
Meglio di -55dB
Diafonia - Zone saltate
Meglio di -70dB
Diafonia - Banca/Banca
Meglio di -80dB
Offset CC in uscita
<±20mV
Consumo di energia - max 2400 W
Consumo energetico - Inattivo
AT7012: 65 W
AT7016: 85 W
Consumo di energia - Pieno
AT7012: 775 W per 6
Potenza 8Ω Carichi
Channel Bank
AT7016: 1000 W per 8 Channel Bank
Dimensioni telaio (H,W,D) senza piedini
177 mm x 432 mm x 432 mm
Dimensioni del telaio (H,W,D) con piedini
190 mm x 432 mm x 432 mm
Peso - Amplificatore
AT7012: 66 libbre (30 kg)
AT7016: 73 libbre (33,2 kg)
